El refractómetro de proceso en línea básico (iPR B4) es un potente refractómetro para el control continuo de la calidad en la industria azucarera, farmacéutica y química. Permite determinar con precisión el índice de refracción (RI) en tiempo real, directamente en el flujo del producto, lo que garantiza procesos estables, una calidad constante del producto y una mayor eficiencia. Diseñada para una amplia gama de aplicaciones industriales, la serie iPR B, probada durante años, destaca por su excelente relación calidad-precio y su integración sencilla y segura en las instalaciones existentes. Como refractómetro Brix robusto, se puede utilizar para el control de calidad en tiempo real y la supervisión de la concentración de azúcar en líquidos, lo que contribuye de manera significativa a aumentar la eficiencia y la seguridad del proceso.
• Atractivo dispositivo básico para la industria azucarera: relación calidad-precio ideal para un análisis en línea preciso.
• Amplio rango de medición y temperatura: perfecto para múltiples aplicaciones.
• Control en tiempo real directamente en el proceso: máxima eficiencia y calidad constante del producto.
• Integración completa, sencilla y flexible en su proceso.
• Diseño duradero y de bajo mantenimiento.
El iPR B⁴ destaca por su fácil integración en entornos de proceso existentes. Dos salidas analógicas aisladas de 4-20 mA y dos salidas de conmutación digitales permiten una conexión flexible a su tecnología de control, por ejemplo, para controlar una válvula o un relé conectados. De este modo, se puede automatizar cómodamente la limpieza del prisma de medición mediante una válvula magnética. Además, dispone de una interfaz serie RS232 para la comunicación directa y la salida de datos. El software UniConfig, incluido en el volumen de suministro y fácil de usar, le ayuda en la configuración y el registro de datos, lo que garantiza una puesta en marcha sencilla y un control total sobre sus valores de medición. El iPR B⁴ se puede integrar en tuberías, reactores, depósitos o tanques de mezcla mediante diferentes bridas soldadas. Alternativamente, una conexión VariVent permite un montaje rápido y sin herramientas mediante una conexión enchufable y de sujeción.
En aplicaciones especiales y complejas, puede ser necesario limpiar la superficie del sensor. Por ello, SCHMIDT + HAENSCH ofrece opcionalmente una boquilla de limpieza o un dispositivo de limpieza por ultrasonidos especialmente diseñado, que se puede instalar frente al refractómetro de proceso.
El iPR B⁴ es la solución ideal para la monitorización continua del índice de refracción, interpretado como un valor específico del cliente, como por ejemplo la concentración de sacarosa (valor Brix) en líquidos, especialmente en fábricas de azúcar e industrias de procesamiento de azúcar, así como en la industria agrícola. En la producción de azúcar de caña y remolacha, melaza, jarabe, mermelada o diversos dulces o bebidas, como limonada y zumos de frutas, el iPR B⁴ se puede utilizar para identificar líquidos y diferenciar sustancias con fines de interfaz. Además, también es adecuado para otras aplicaciones en las que se requiere un control preciso de la concentración, como la síntesis de péptidos o los procesos de ingeniería mecánica y automoción. Su amplio rango de medición lo hace muy versátil.
¿Tiene alguna necesidad especial? Nuestro experimentado equipo de ingenieros adaptará el refractómetro de proceso exactamente a su aplicación. ¡Póngase en contacto con nosotros!
El sofisticado diseño del refractómetro está equipado con una camisa de refrigeración por aire anodizada en azul. Esta camisa de refrigeración protege los componentes electrónicos contra el sobrecalentamiento a altas temperaturas de proceso. Equipado con una fuente de luz de 589 nm, el iPR B⁴ proporciona valores RI de alta precisión directamente durante el proceso, sin pérdida de tiempo por muestras manuales. Un verdadero valor añadido para todos aquellos que desean conciliar rentabilidad y calidad. La limpieza CIP a las temperaturas prescritas es posible sin desmontar el aparato.
Además de la escala Brix, SCHMIDT + HAENSCH ofrece muchas otras escalas, como Oechsle, etilenglicol, cloruro de sodio, urea, etc. ¿No encuentra el analito que busca? ¡Póngase en contacto con nosotros y encontraremos juntos una solución!
| Principio de medición | Refractómetro de reflexión interna total |
| Escalas de medición | Más de 100 escalas estándar, escalas personalizadas libremente definibles, memoria interna para 4 escalas simultáneas |
| Rango de medición | 1.32000 – 1.51000 RI / 0 – 85 Brix |
| Precisión | ± 0.00011 RI / ± 0.08 Brix* |
| Resolución | 0.00001 RI / 0.01 Brix |
| Reproducibilidad | 0.00005 RI / 0.035 Brix |
| Temperatura del proceso | –10 a +90 °C CIP/SIP hasta 150 °C durante 30 minutos |
| Temperatura ambiente | –10 a +55 °C |
| Precisión del sensor de temperatura | ± 0.1 °C |
| Medición de la temperatura | Sensor NTC para medir la temperatura de la muestra colocado en el prisma |
| Presión del proceso | 0 – 10 bar (hasta 30 bar con conexión APV) |
| Interfaces estándar | 2 salidas analógicas activas aisladas 4–20 mA (≤ 500 Ω) 2 salidas digitales (hasta 1 A) 1 salida serie (RS232) |
| Interfaz opcional | 1 salida serie (RS485 o USB) |
| Conexiones de producto estándar | VariVent tipo N, acero inoxidable 1.4404 |
| Conexiones de producto opcionales | APV acero inoxidable 1.4404 |

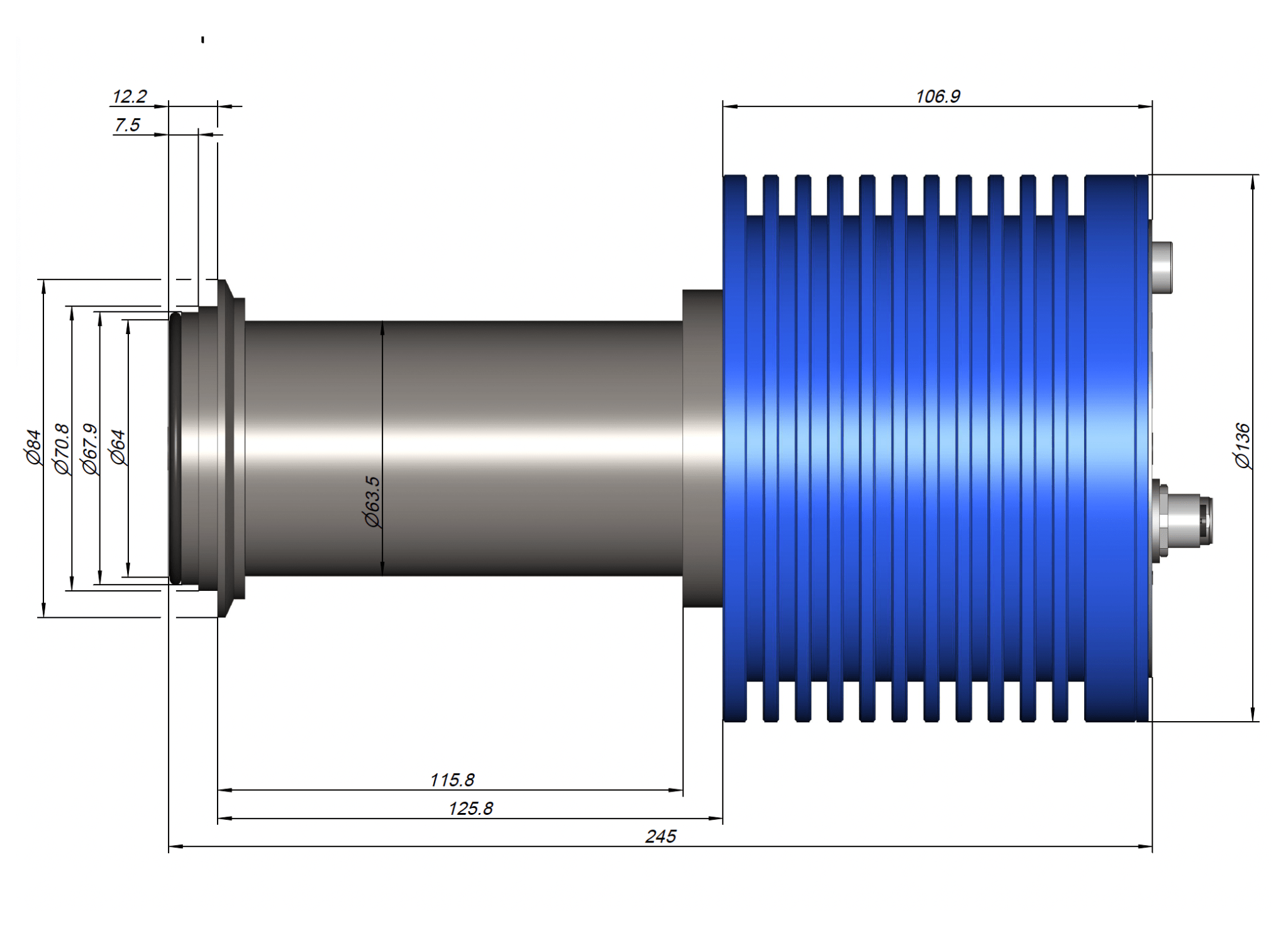

| Dimensiones, peso | 245 mm × Ø 136 mm, 5300 g |
| Clase de protección | IP69K |
| Fuente de luz, longitud de onda | LED, 589 nm |
| Alimentación | 24 V DC |
| Consumo de corriente | < 120 mA (20–28 V) |
| Partes en contacto con el medio | Zafiro, acero inoxidable 1.4404 |
| Material de la carcasa | Acero inoxidable 1.4404 |
| Profundidades de inmersión disponibles | 0 – 90 mm |
*Condiciones estándar (t = 20 °C, p = 1013 mbar)
